RC-600 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΓΙΑ ΦΟΡΤΙΣΤΕΣ ΜΠΑΤΑΡΙΩΝ SAMLEX WSC

Χρήση του τηλεχειριστηρίου RC-600

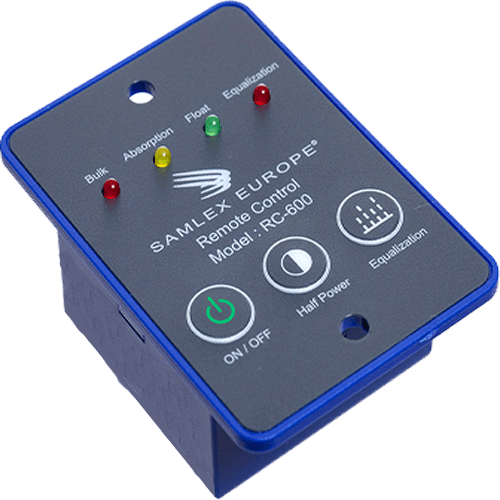

Υπάρχουν τρία κουμπιά και τέσσερις λυχνίες LED στο RC-600.

• Κουμπί ON/OFF για ενεργοποίηση και απενεργοποίηση του φορτιστή.
• Κουμπί Half Power για είσοδο/έξοδο από τη λειτουργία "HALF POWER".
• Κουμπί εξισορρόπησης για ενεργοποίηση της λειτουργίας εξισορρόπησης
• Μαζική λυχνία LED για ένδειξη του σταδίου φόρτισης της φάσης Ι
• LED απορρόφησης για να υποδεικνύει το στάδιο φόρτισης της φάσης Uo
• LED για ένδειξη του σταδίου φόρτισης της φάσης U
• Η λυχνία LED εξισορρόπησης που υποδεικνύει ότι η λειτουργία εξισορρόπησης είναι ενεργοποιημένη

Λειτουργίες

• Ενεργοποιήστε και απενεργοποιήστε το φορτιστή.
• Λειτουργία μισής ισχύος ON / OFF.
• Εξισορρόπηση ON.
• Παρακολούθηση κατάστασης.

Σημείωση
Τοποθετήστε το τηλεχειριστήριο σε ένα καλά προσβάσιμο μέρος για να εξασφαλίσετε εύκολη πρόσβαση στο φορτιστή. Να είστε προσεκτικοί όταν τοποθετείτε το τηλεχειριστήριο, για καλωδιώσεις, καλώδια και άλλα εξαρτήματα που βρίσκονται στην περιοχή συναρμολόγησης μπορεί να καταστραφούν κατά τη διαδικασία!

Εγκατάσταση

• Εξασφαλίστε περίπου 49 mm πλάτος, 49 mm ύψος και 23 mm βάθος για την απορρόφηση του τηλεχειριστήριο.
• Συνδέστε το τηλεχειριστήριο στο φορτιστή. Το καλώδιο σύνδεσης είναι εξοπλισμένο με δύο ισοδύναμα αρθρωτά βύσματα.
• Τοποθετήστε το τηλεχειριστήριο στο άνοιγμα που δημιουργήσατε. Στερεώστε το τηλεχειριστήριο με βίδες στο πάνω και κάτω περιθώριο της πρόσοψης – χρησιμοποιήστε τα διαθέσιμα τρυπάνια.

Σημείωση
Το μήκος του καλωδίου RC-600 είναι 10M.

Σημείωση
Ο διακόπτης τροφοδοσίας στη μονάδα πρέπει να είναι ενεργοποιημένος, ώστε η μονάδα να μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με
το τηλεχειριστήριο.
